LED演播室灵星雨软件使用说明

灵星雨是众多 led显示屏厂家所使用的控制卡，其质量稳定、功能强大、控制效果好，下文是灵星雨控制卡配套的软件使用说明

调试的主要步骤如下：

灵星雨软件调试流程

一、电脑打开复制模式

1、电脑空白处单击鼠标右键，选择“屏幕分辨率”

2、然后选择“复制这些显示”即可

二、打开LedSet软件（可从配套光盘安装或者到灵星雨官方站下载安装）

1、查看状态“已连接”，点“显示屏配置”进入发送卡界面

2、设置发送卡界面参数，设置完成后点“保存到发送卡”

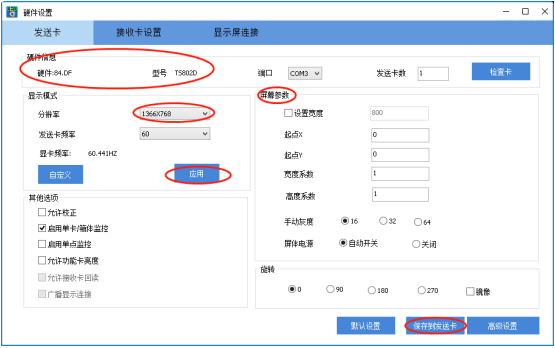

灵星雨软件发送卡设置

①硬件信息：读取发送卡型号和版本号

②显示模式：

分辨率：设置与电脑显示器分辨率一致

发送卡频率：60HZ

③屏幕参数:

设置宽度：与发送卡带载宽度一致

起点X：平移水平坐标

起点Y：平移垂直坐标

宽度系数：实现画面水平缩放（大屏宽度/电脑分辨率宽度）

高度系数：实现画面垂直缩放（大屏高度/电脑分辨率高度）

三、接收卡设置

1、设置模组参数，点“

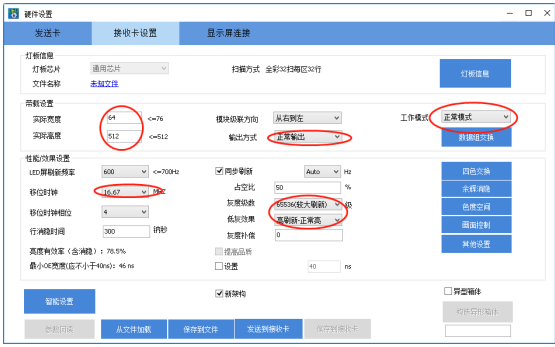

灵星雨软件接收卡设置

2、智能设置”

进入“智能设置向导1”

灵星雨软件智能设置1

①显示屏类型选择：单色、双色、全彩、全彩虚拟

②灯板芯片：指模组上的驱动芯片（如在选项中找不到对应芯片则选通用芯片）

③模块信息：

led显示屏灯板类型：模组像素点是16的倍数选择常规，不是就选择复杂（有抽点）

点数：X（宽度） Y（高度）注：指的是模组像素点

④ 每口数据组数：RV908接收卡要填 2 ， RV901接收卡带转接板，需要确定转接板类型，看接口定义选择（看有几组RGB数据就是几）

⑤ 行译码方式：模组的译码芯片，四扫以上基本都是138译码（不包含四扫）

新架构：新架构程序打勾（接收卡日期是2017年10月份往后的），老程序不打勾

3、设置完成都点击“下一步”进入下一智能向导步骤

灵星雨软件智能设置2 灵星雨软件智能设置3

间隔行要加一行亮行（如亮两行中间有一行不亮，那间隔行数得加一行选择2）

灵星雨软件描点

根据模组闪点描点，亮哪个点就点哪个点，描点完成后会出现提示，点确定再点完成回到接收卡界面

4、优化参数

灵星雨软件参数优化

①带载设置：

实际宽度：接收卡带载宽度

实际高度：接收卡带载高度

注：填写整屏中接收卡最大带载的带载宽度和高度

工作模式：RV908卡选择8型24组数据

输出方式：对开或多开对应选择

②性能/效果设置

移位时钟:16.67-21.43之间，值越大，刷新越高

灰度级数：考虑刷新（选择65536极限刷新）

考虑灰度 (选择65536品质优先)

低灰效果：室内（选择高刷新较低亮或低亮度）

户外（选择高刷新正常量或较高亮

行消隐时间：默认值300，选择极限刷新的时候，值要改为1000

新架构：接收卡程序是新架构程序打勾，老程序不打勾

5、设置完成后点击“发送到接收卡”，然后“保存到接收卡” 把设置好的参数文件保存，再点“保存到文件”，“*”去掉重命名一下，保存到自己能找到的位置（建议先保存到桌面再备份）

6、如已有参数文件可跳过“智能设置”等步骤，直接点击“从文件加载”，选择正确的RCG文件，然后“发送到接收卡”，“保存到接收卡”即可

四、显示屏连接

1、做连接图

灵星雨软件连接

①接收卡数量：

水平卡数：发送卡水平带载接收卡的数量

垂直卡数：发送卡垂直带载接收卡的数量

②其他：

网口号：1(U) 表示发送卡U口(靠近灯的网口)

1(D)表示发送卡D口(靠近DVI口的网口)

宽度和高度：接收卡实际带载的宽度和高度

兼容旧程序:老程序需要打勾

设置完成点击发送，保存到接收卡

2、把设置好的参数保存，点“保存到文件” “*”去掉重命名文件，保存到自己能找到的位置（建议先保存到桌面再备份）

4、如有做好的显示屏连接CON文件，可跳过做连接图步骤，直接点“从文件加载” 选择正确的RCG文件，然后“发送到接收卡”，“保存到接收卡”即可

显示屏调试好以后，就可以使用《LED演播室》在led显示屏上编辑和播放内容了。
