在科技飞速发展的今天，芯片作为现代电子设备的核心部件，其重要性不言而喻。你知道芯片是如何从普通的原材料一步步变成高科技的结晶吗？今天，小编就带大家深入了解 LED 晶圆加工的全过程，揭开芯片制造的神秘面纱。
LED 晶圆制造
LED 晶圆，是将硅（Si）、砷化镓（GaAs）等生成的单晶柱切成薄片的圆盘。其中，大部分 LED 晶圆由沙子中提取的硅制成。地球上丰富的硅资源不仅能稳定供应，还具有无毒、环保的特性。

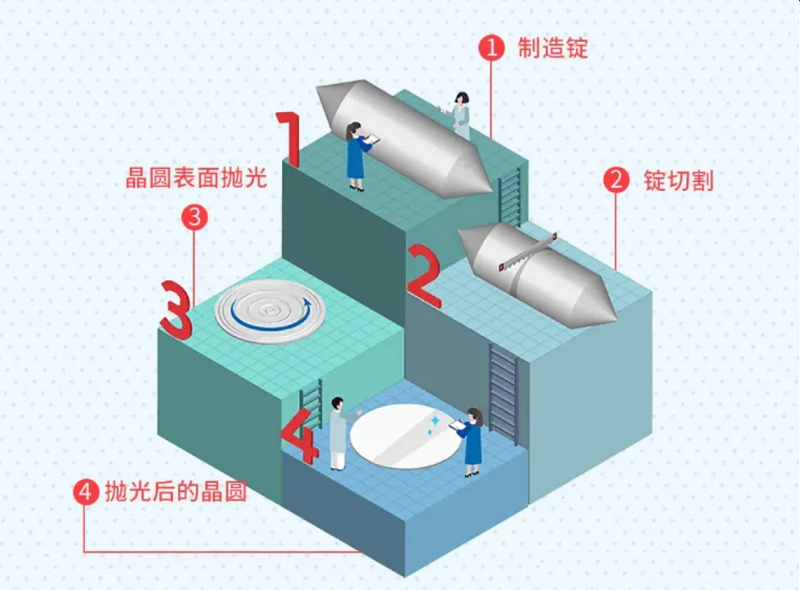

首先是制造锭的过程。从沙子中提取硅后，经过提纯工序，在高温下溶解硅原料，制造出高纯度的硅溶液，使其结晶凝固形成硅柱，也就是锭（Ingot）。
接着进行 LED 晶圆切割。将硅锭切割成均匀厚度的薄片，从而形成圆盘状的 LED 晶圆。目前，LED 晶圆的尺寸有 150mm（6 英寸）、200mm（8 英寸）、300mm（12 英寸）等多种规格。
最后是 LED 晶圆表面抛光。对切割后的 LED 晶圆进行精细加工，使其表面光滑如镜，消除切割后产生的瑕疵和粗糙度。
LED 晶圆加工
LED 晶圆加工环节是整个工艺中成本最高、最为复杂且至关重要的一环。
匀胶步骤中，在 LED 晶圆表面均匀涂抹一层光刻胶。随后，光刻环节利用光刻机，通过精确的光线在光刻胶上刻出图案，使 LED 晶圆的部分区域裸露出来。
沉积过程是在晶片上沉积薄膜材料以生成电子元件，可通过化学气相沉积（CVD）、物理气相沉积（PVD）和原子层沉积（ALD）等先进技术实现。
刻蚀环节分为干法和湿法两种。干法是用等离子体刻蚀裸露的 LED 晶圆，形成沟槽；湿法则是使用化学溶剂进行刻蚀。
离子注入步骤在沟槽中注入特定的离子，以改变材料的电学性质。接着进行化学机械抛光（CMP），对 LED 晶圆表面进一步抛光处理。
金属化是在 LED 晶圆表面沉积金属层，形成电路的导线部分。最后，对加工后的 LED 晶圆进行电学测试，确保其功能正常。
切割和封装
芯片的切割和封装是半导体制造过程中的关键步骤，它们决定了芯片能否正确安装和使用在电子设备中。
切割过程通常使用精密的切割锯或激光，将加工好的 LED 晶圆切割成单个所需尺寸的芯片，确保切割的精确性和芯片的完整性。
封装则是将裸芯片（未封装的芯片）安装到一个保护性外壳中，以便于在电子设备中使用。
LED 晶圆加工是一个高度精密和自动化的过程，涉及众多专用设备和材料。每一个步骤都需要严格的控制和精确的工艺，才能确保最终产品的性能和质量。芯片的诞生凝聚了无数科技工作者的智慧和汗水，也为现代电子设备的发展提供了强大的动力。让我们一起期待未来芯片技术的不断创新和进步，为我们的生活带来更多的惊喜和便利。
