如何解决LED显示屏虚拟拍摄的摩尔纹?扫描纹?

2022-04-24 17:48:38

当前,随着led显示屏在演出、演播厅等应用逐渐普及,led显示屏逐渐成为虚拟拍摄背景的主流。但是,当使用摄影摄像设备对led显示屏进行拍摄时,成像画面有时会出现不同的纹路硬伤,影响画面质感。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

而在实际使用过程中,摩尔纹与扫描纹很容易被用户混淆。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

6QSG11650611349xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

如上图所示,摩尔纹(也称水波纹)呈现无规则弧形扩散状态;而扫描纹则是水平黑色条纹直线。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

那该怎么解决这些虚拟拍摄“硬伤”呢?xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

摩尔纹xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

摄影/摄像设备对led显示屏进行拍摄时,成像画面存在的不规则的水波纹状图案,一般称为摩尔纹。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

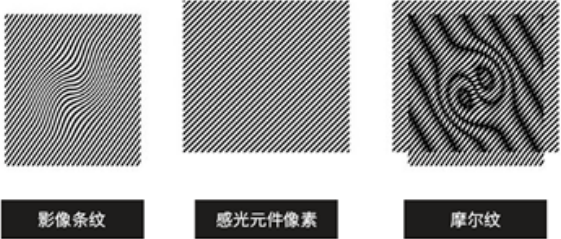

简单而言,摩尔纹是当两个呈栅格状的像素点阵其角度和频率发生干涉后,栅格的明暗部份相互交错重叠产生的纹状现象(见下图所示)xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

Ks6UO1650611390xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

从其形成原理可以看出,摩尔纹形成原因一般有二:一是led显示屏的刷新率问题,二是拍摄设备的光圈及焦点距离问题。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

如何解决?xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

1、SOLUTIONS拍摄设备端xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

一般来说,在拍摄设备端,可以通过调整摄影机角度、位置,改变焦点、镜头焦距等方式来规避摩尔纹,其原理就是寻找“栅格交错重叠最不明显的地方”。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

本次测试对象是中麒HCP MiniCOB显示屏,像素间距为P1.2,相机使用24-105焦段镜头在距离屏幕4米处直接拍摄屏幕画面,记录光圈在F4.0及F8.0的不同情况下出现的摩尔纹情况。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

led显示屏摩尔纹的出现主要受摄影机的光圈及焦点距离影响,使用大光圈拍摄可减少摩尔纹出现的几率,在特定的焦点下可拍摄出清晰且无摩尔纹的led屏幕画面;xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

光圈为F4.0时,焦段在24-105,画面无摩尔纹;xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

fWmhP1650613052xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

光圈为F4.0的情况xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

光圈为F8.0时,焦距为50情况下,画面出现轻微摩尔纹。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

zL2Un1650613062xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

光圈为F8.0的情况xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

可以看出,通过控制拍摄设备端的参数与角度可以减低摩尔纹的出现几率,但这种方式对拍摄造成了诸多局限,影响最后呈现效果,缺少实际操控性。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

2、SOLUTIONS显示屏端xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

因而,从led显示屏端进行改善才是解决问题的根本方法。一款性能出色、高刷新率的led屏幕,可以为拍摄者提供真正优越的超高清拍摄成片。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

扫描纹xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

扫描线是水平黑色条纹直线,其形成原因更直接,主要是由于显示屏的刷新频率偏低(<1000Hz),被相机快门捕捉到扫描线而引起的一种现象(因为led显示屏是逐行扫描驱动)。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

drGG71650611670xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

因此,消除led显示屏的扫描线,只要提高led显示屏的刷新频率即可。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

根本解决办法xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

从以上两种拍摄纹路的及解决方法可以看出,具备高刷新率的显示屏,在虚拟拍摄中可以更占优势,呈现出更好的拍摄效果。不仅使现场观众,还使通过转播观看的远程观众都能身临其境般感受到超高清led显示屏的卓越显示效果。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

中麒光电MiniCOB系列产品刷新率≥3840Hz,部分可支持7680Hz,可以画面效果更清晰细腻,与肉眼观看的实际效果一致,色彩饱满,避免在摄影摄像的情况下出现摩尔纹、扫描纹等问题。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

超高刷新率、纳秒级响应,可以使led显示屏在准确、清晰、迅速地作出画面响应的同时确保虚拟拍摄的高清效果。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

 xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED

秉承“以客户为中心,与伙伴共成长,坚持开放包容”的经营理念,依托十余年全产业链的布局,中麒光电更注重对产品的工艺细节进行不断改善,以追求卓越的态度对待每一块显示模组,力求为客户提供更优质、成熟的LED显示产品,推动Mini&Micro LED产业化持续发展。xse机械创意屏幕连续六年市占率第一品牌-迷你光电-MNLED
